Вимірювання шумів у електронних пристроях методом Фур'є перетворення

Бічна панель сторінки статті

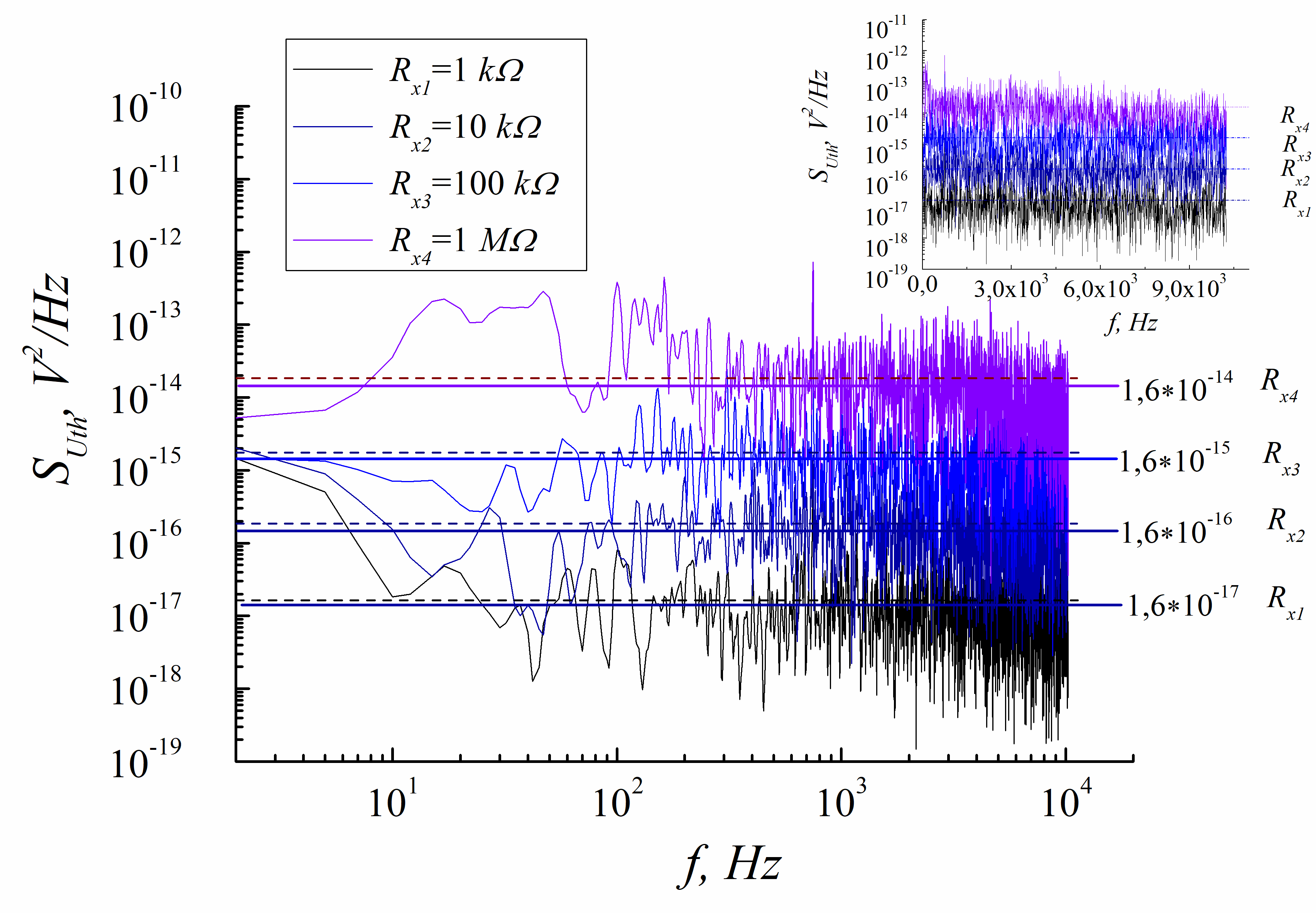

Спектральні залежності потужності шуму для різних номіналів резисторів в логарифмічних координатах; горизонтальні лінії – розрахункові значення теплового шуму (вставка – залежності в напівлогарифмічних координатах)
PDF (English) Fig. 1 (English) Fig. 2 (English) Fig. 3 (English) Fig. 4 (English) Fig. 5 (English) Fig. 6 (English) Fig. 7 (English)
Опубліковано: лют 4, 2025
DOI: https://doi.org/10.20535/2523-4455.mea.314855
Ключові слова:
електронні пристрої, резистори, спектральний аналіз, перетворення Фур’є, термічний шум, шумова діагностика

Основний зміст сторінки статті

Іван В. Падалка
Дрогобицький державний педагогічний університет імені Івана Франка
https://orcid.org/0009-0007-4071-5878
д-р фіз.-мат. наук проф. Ігор Степанович Вірт
Дрогобицький державний педагогічний університет імені Івана Франка
https://orcid.org/0000-0001-7200-6055

Анотація

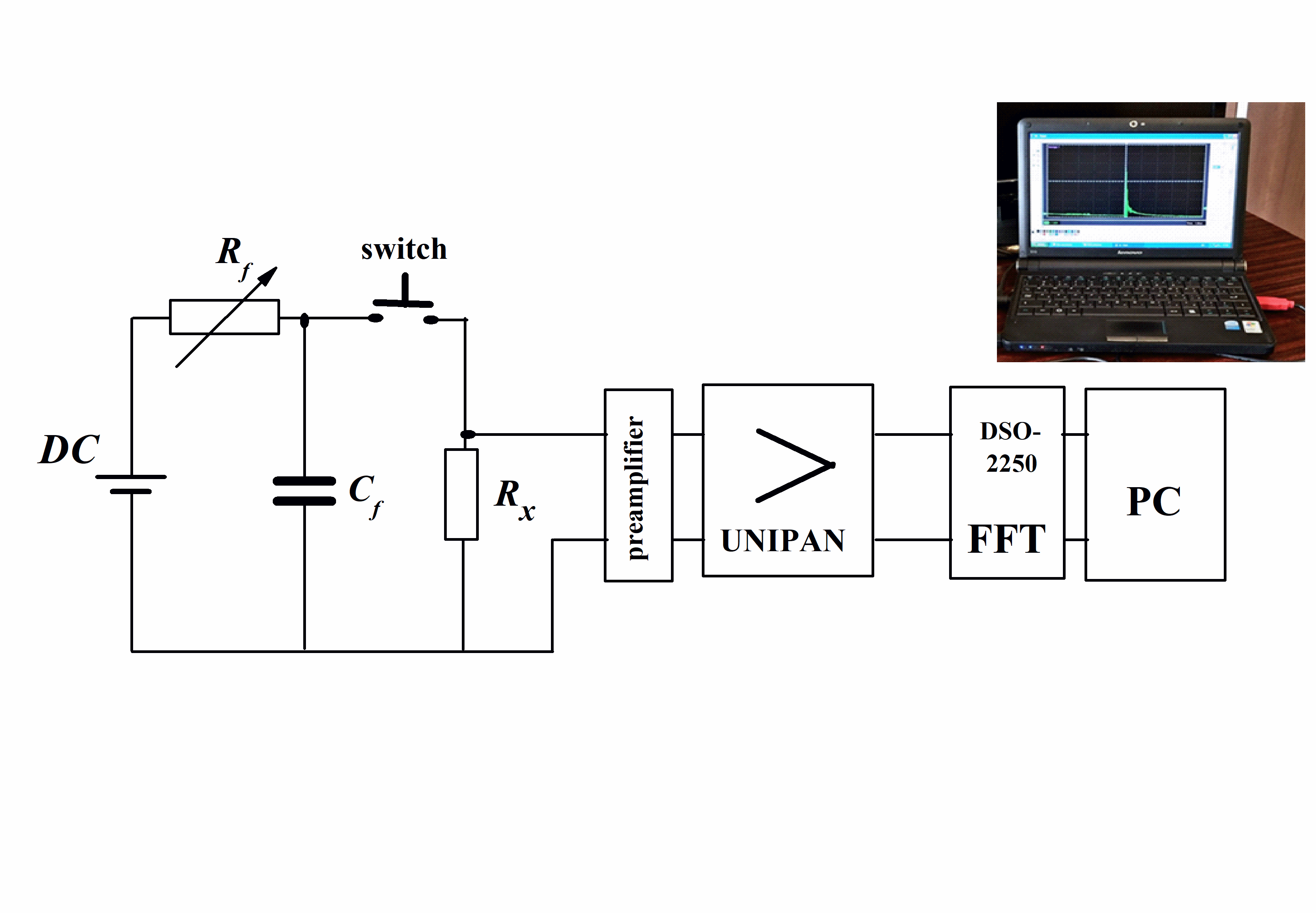

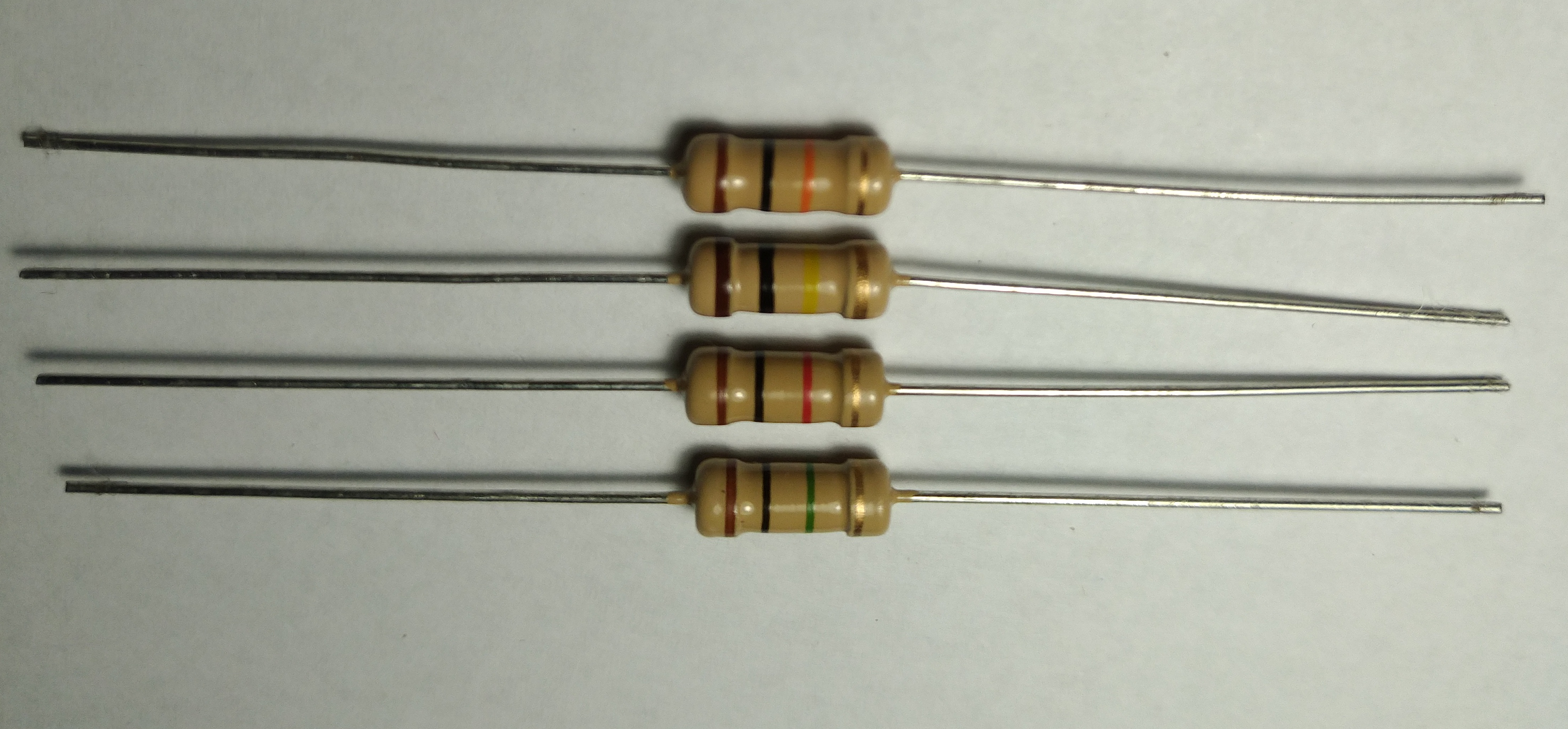

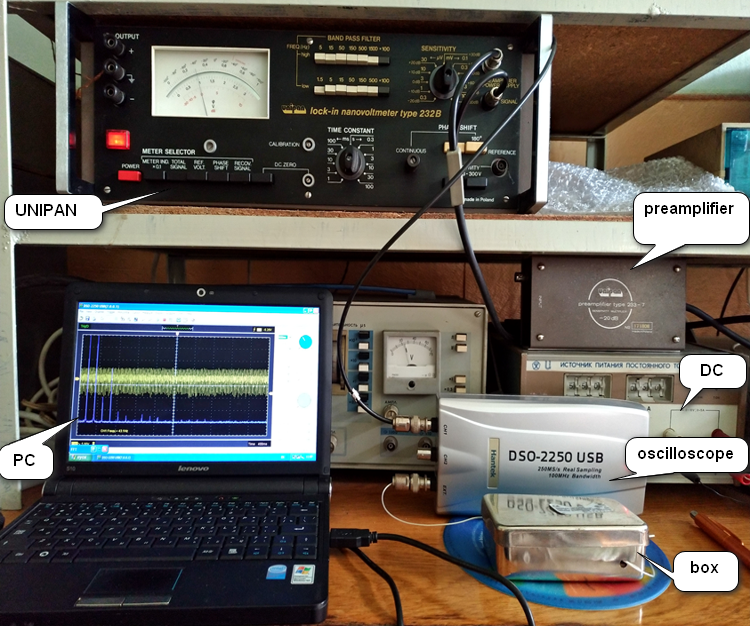

У роботі розглянуто та проаналізовано метод вимірювання шумових характеристик електронних кіл та пристроїв на основі збору даних цифровим осцилографом з вбудованим Фур’є перетворенням. Методика процесу вимірювань та її аналіз продемонстровані на визначенні шумових характеристик промислових резисторів. Це, зокрема, термічного (білого) шуму у який є переважаючим типом шуму для резисторів. Робота містить огляд шумових властивостей резисторів, існуючих методів вимірювань, а також питань теорії таких вимірювань.


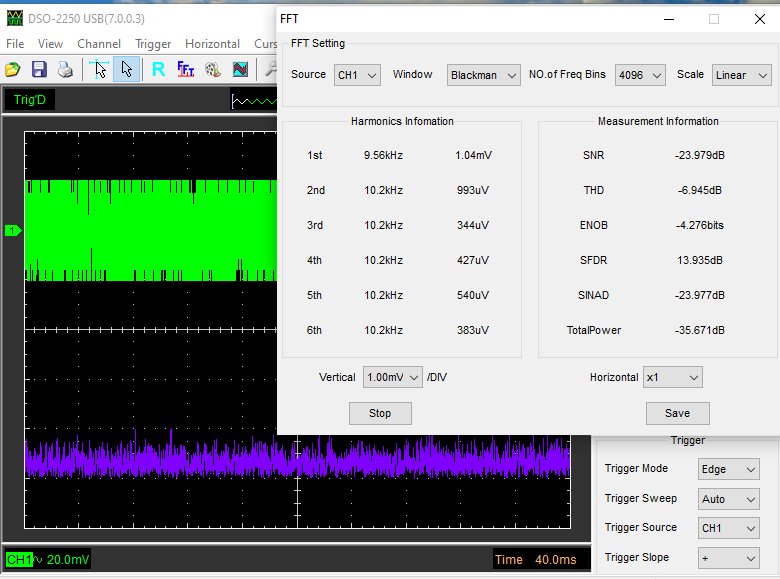

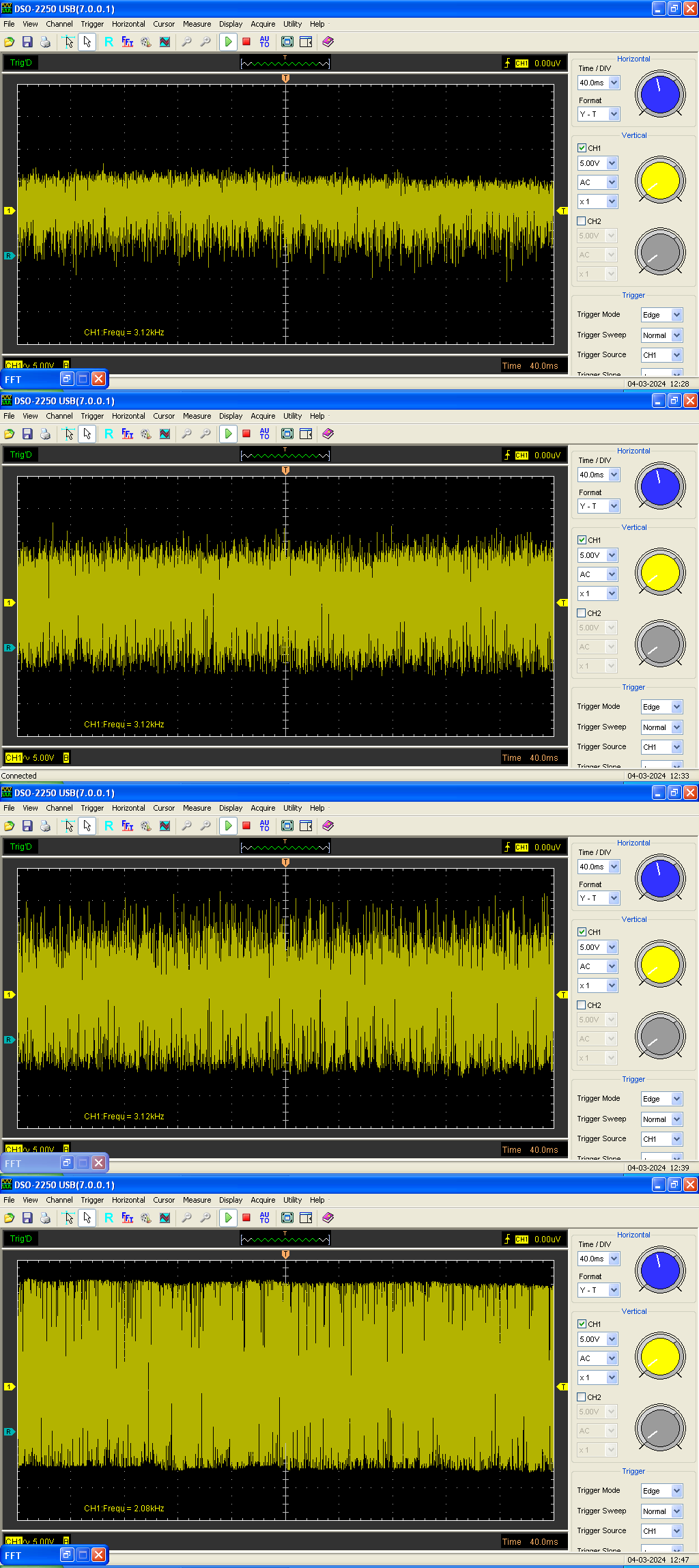

Для визначення джерел шуму у  промислових резисторах  запущено швидке перетворення Фур’є сигналу (FFT) в реальному часі на осцилографі.  Засобом FFT визначено спектри теплового (білого) шуму використовуючи загальну кількість точок 212. Тим не менш, важко дати будь-які рекомендації щодо того, яке устакування слід використовувати для певного типу або технології резистора, оскільки для більшості установок рівень шуму невідомий і доступні лише деякі результати вимірювань.


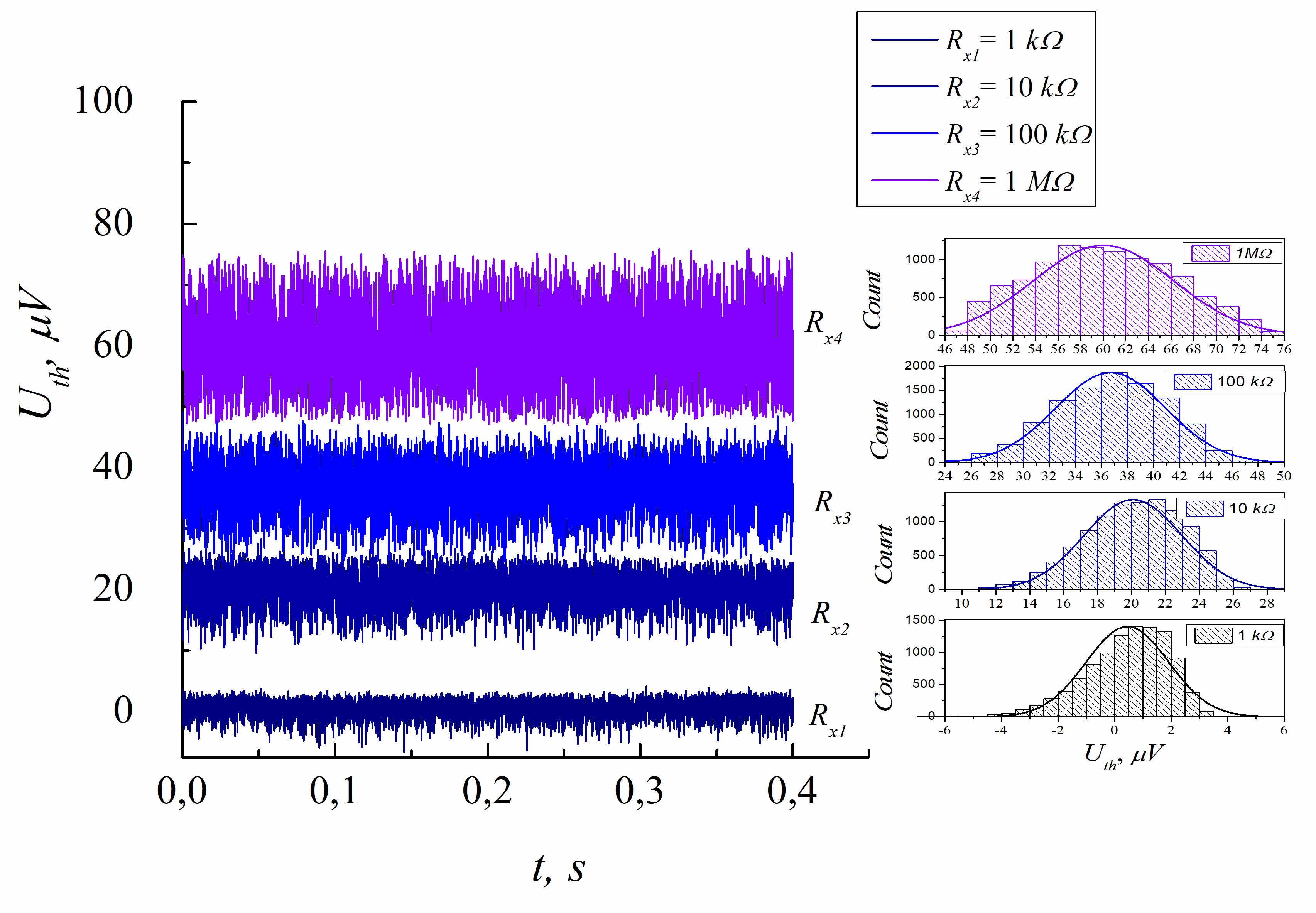

Оцінено відношення середнього значення спектральної густини потужності теплового шуму (PSD) в частотному діапазоні вимірювань до його розрахункового теоретичного значення за омічним номіналом вимірювальних вугільних промислових резисторів.
